Современная холодильная техника представлена широким спектром моделей, различающихся по принципу работы, конструкции и эксплуатационным характеристикам. Важным элементом системы охлаждения является испаритель, обеспечивающий отвод тепла из внутреннего пространства холодильника. Вентилятор обдува испарителя играет ключевую роль в интенсификации теплообмена и оптимизации температурного режима в различных типах холодильных агрегатов.
2. Вентилятор обдува испарителя в холодильниках No Frost и Full No Frost
Системы No Frost (без инея) и Full No Frost (полный без инея) характеризуются принудительной циркуляцией воздуха, обеспечиваемой вентилятором.
2.1 Конструктивные особенности: Вентилятор, как правило, располагается в непосредственной близости от испарителя, находящегося за задней стенкой морозильной камеры .
2.2 Принцип работы: Вентилятор создает направленный поток воздуха, проходящий через ребра испарителя, что способствует эффективному охлаждению воздуха. Охлажденный воздух затем распределяется по морозильной ( No Frost , ) или по морозильной холодильной камерам через систему воздуховодов (Full No Frost).
2.3 Функции:
-
Интенсификация теплообмена: Вентилятор значительно увеличивает скорость теплообмена между испарителем и воздухом, что позволяет быстрее и эффективнее охлаждать внутреннее пространство холодильника.
-
Равномерное распределение температуры: Принудительная циркуляция воздуха обеспечивает более равномерное распределение температуры по всему объему камер, предотвращая образование “теплых зон”.
-
Предотвращение образования инея: Постоянный поток воздуха способствует удалению влаги из камер, что препятствует образованию инея на стенках и продуктах.
-
Автоматическая оттайка: Вентилятор является неотъемлемой частью системы автоматической оттайки испарителя, обеспечивая удаление конденсата и поддержание эффективности работы холодильника.
3. Вентилятор в холодильных камерах холодильников капельной системы оттайки
В холодильниках с капельной системой оттайки (также известных как холодильники с “плачущим испарителем”) принудительная циркуляция воздуха, обеспечиваемая вентилятором обдува испарителя, как правило, отсутствует.
3.1 Конструктивные особенности: Испаритель располагается на задней стенке холодильной камеры или интегрирован в заднюю стенку и не имеет принудительного обдува.
3.2 Принцип работы: Охлаждение происходит за счет естественной конвекции: холодный воздух опускается вниз, а теплый поднимается вверх.
3.3 Особенности теплообмена: Теплообмен между испарителем и воздухом осуществляется менее интенсивно, чем в системах No Frost. Это приводит к неравномерному распределению температуры и образованию инея на задней стенке.
4. Исключения и гибридные системы
В некоторых моделях холодильников с капельной системой оттайки могут использоваться небольшие вентиляторы для улучшения циркуляции воздуха в отдельных зонах холодильной камеры, например, в зоне свежести (Crisper Zone).
Существуют также гибридные системы например холодильник Indesit T 175 GA.025, в котором в морозильной камере установлен вентилятор системы No Frost, испаритель холодильной камеры обдувается своим вентилятором . Существуют модели ( Free Frost) , сочетающие элементы No Frost и капельной оттайки например Стинол 104. В таких системах вентилятор может использоваться для обдува испарителя в морозильной камере (No Frost), в то время как в холодильной камере применяется капельная система оттайки с естественной конвекцией.

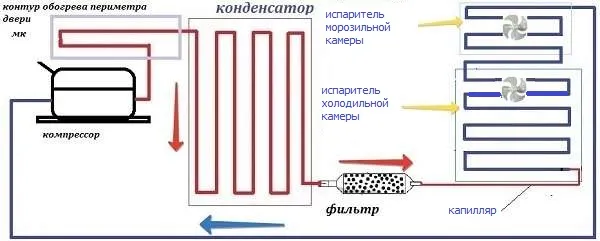

Схема холодильного агрегата холодильника Indesit T 175 GA.025

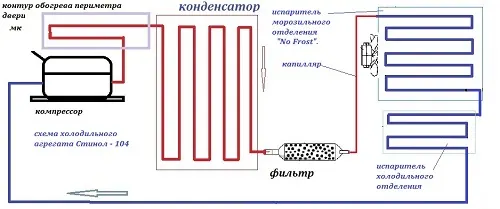

схема холодильного агрегата холодильника Стинол 104
5. Сравнительный анализ
Характеристика | No Frost / Full No Frost | Капельная система оттайки |
Вентилятор обдува испарителя | Обязательное наличие | Отсутствует (в большинстве моделей) |
Циркуляция воздуха | Принудительная | Естественная |
Распределение температуры | Равномерное | Менее равномерное |
Образование инея | Отсутствует | На задней стенке |
Энергопотребление | Выше | Ниже |
Уровень шума | Выше | Ниже |
6. Заключение
Вентилятор обдува испарителя является ключевым элементом систем No Frost и Full No Frost, обеспечивая эффективное охлаждение, равномерное распределение температуры и предотвращение образования инея. В холодильниках с капельной системой оттайки вентилятор, как правило, не используется, что обуславливает более простую конструкцию, низкое энергопотребление и тихую работу. Однако, отсутствие принудительной циркуляции воздуха приводит к менее равномерному распределению температуры и необходимости периодической ручной разморозки.
Дальнейшие исследования могут быть направлены на оптимизацию конструкции вентиляторов для снижения энергопотребления и уровня шума, а также на разработку новых гибридных систем, сочетающих преимущества различных типов холодильной техники.
