Электрическая схема  холодильника "STINOL-205"

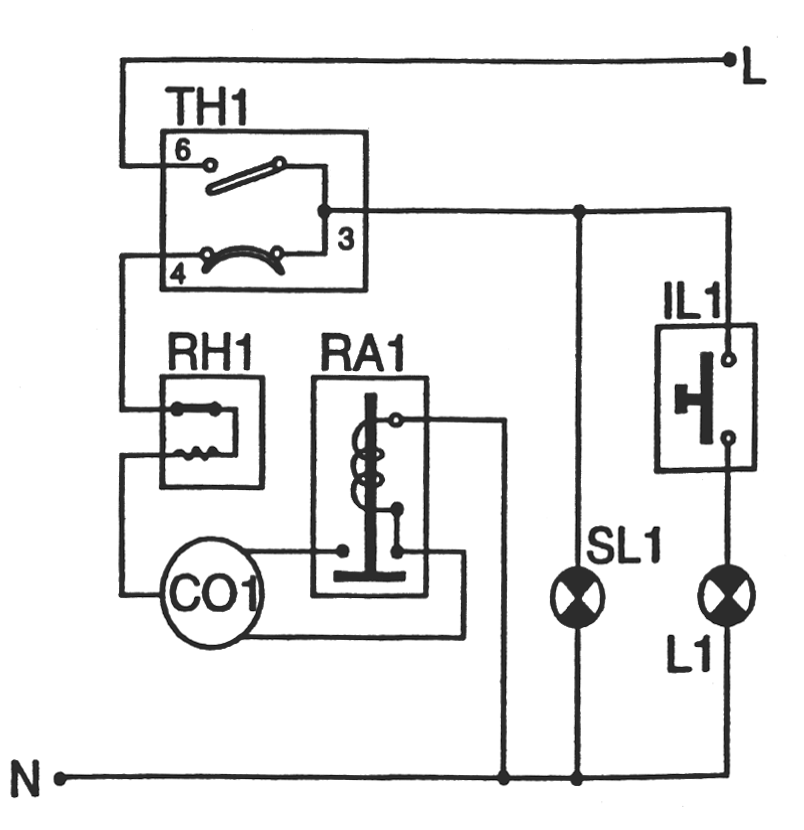

Электрические схемы однокамерных холодильников рассмотрим на примере холодильника "STINOL-205"(рис. 1). Электрическая схема однокамерного холодильника включает в себя:
  • электродвигатель компрессора СО1,
  • тепловое реле компрессора RH1,
  • пусковое реле компрессора RА1,
  • датчик - реле температуры ТН1 холодильной камеры,
  • сигнальную лампу сети SL1,
  • лампу освещения холодильного отделения L1,
  • выключатель лампы IL1.
При включении в электрическую сеть холодильника на панели управления загорается сигнальная лампочка наличия напряжения электросети SL (рис. 1).
При открытой двери холодильного отделения кнопкой ILI включается лампа LI освещения холодильной камеры. Лампа освещения L1 холодильной камеры включается автоматически при открывании двери и выключается при закрытии с помощью выключателя IL1. Кнопка выключателя IL1 выступает наружу и при закрытой двери шкафа упирается во внутреннюю панель. Контакты выключателя замыкаются при открывании двери холодильной камеры и размыкаются при закрытии двери.
Терморегулятором ТН1 подается напряжение на электрическую схему холодильника и задается температура в холодильной камере (ХК) холодильника. Замыкание контактов терморегулятора происходит при повышении температуры в холодильной камере до верхнего предельного значения при выбранной уставке терморегулятора. При замыкании основных контактов датчика - реле температуры ТН1 происходит запуск электродвигателя СО1 компрессора.
Вращение ротора электродвигателя компрессора начинается после замыкания контактов пусковой обмотки пускового реле RА1. Пусковое реле RAI включает компрессор С01, который обеспечивает циркуляцию хладагента в системе, снижение температуры в ХК и НТО. После разгона ротора пусковая обмотка отключается, и ток проходит только через рабочую обмотку.
Защитное реле RHI обеспечивает отключение компрессора при его перегрузке и неисправности. При повышении силы тока свыше допустимых значений нормально замкнутые контакты защитного реле размыкаются с помощью биметаллической пластины, и электродвигатель отключается. После остывания контакты защитного реле замыкаются, и электродвигатель компрессора снова запускается.
При понижении температуры в холодильной камере до установленного значения контакты терморегулятора ТН1 размыкаются, и компрессор выключается. При повышении температуры в ХК терморегулятор включает компрессор и цикл работы холодильника повторяется.



Диагностика неисправностей по схеме:
  • Холодильник не включается: Проверьте питание, терморегулятор, соединения.
  • Не работает компрессор, но свет есть: Проверьте терморегулятор, пускозащитное реле, , обмотки компрессора.
  • Компрессор работает, но не морозит: Проверьте холодильный агрегат , возможны засоры, утечки.
  • Холодильник постоянно работает: Проверьте терморегулятор, датчик температуры.
